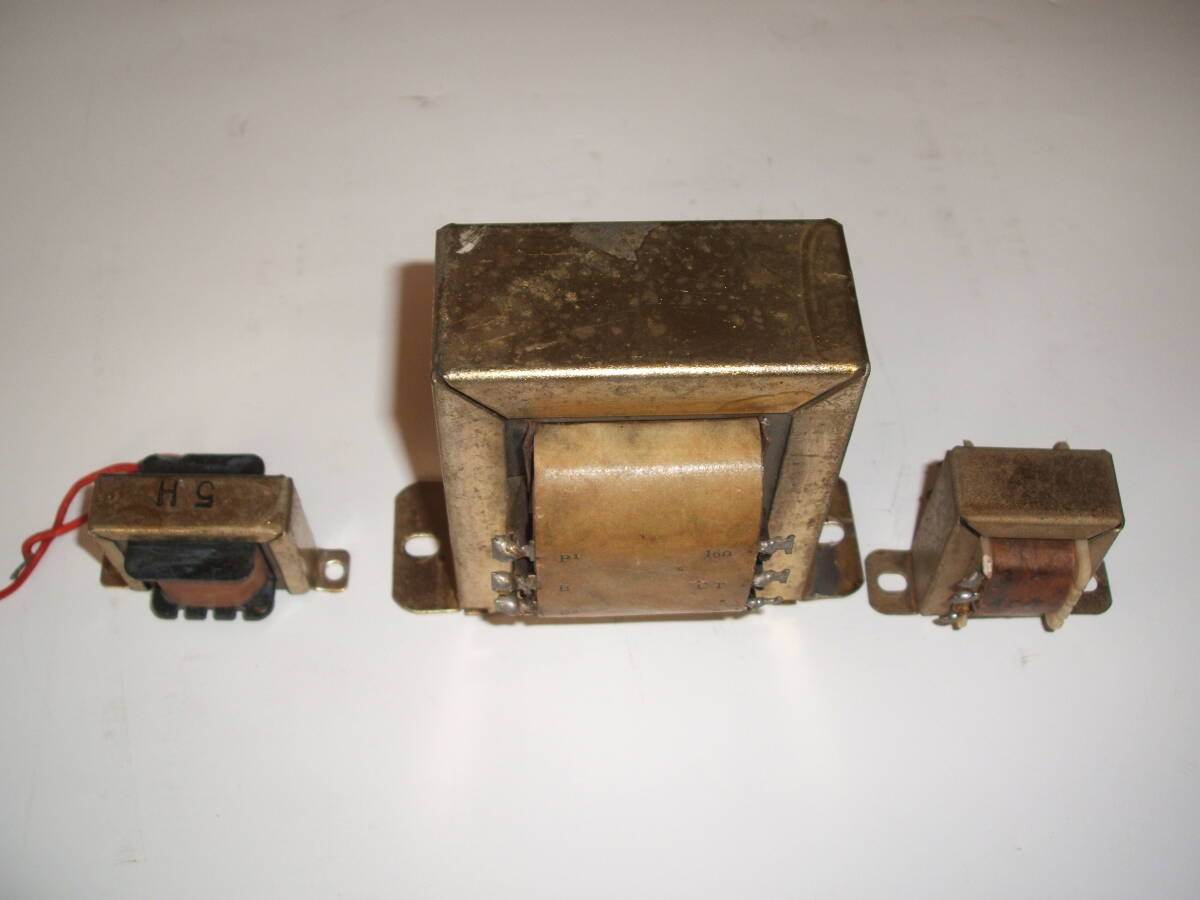

ST-333の変調用出力トランス変調用入力トランスおまけ５ＨチョークコイルスターＳＴＡＲです。

１．変調用出力トランス画像２～４

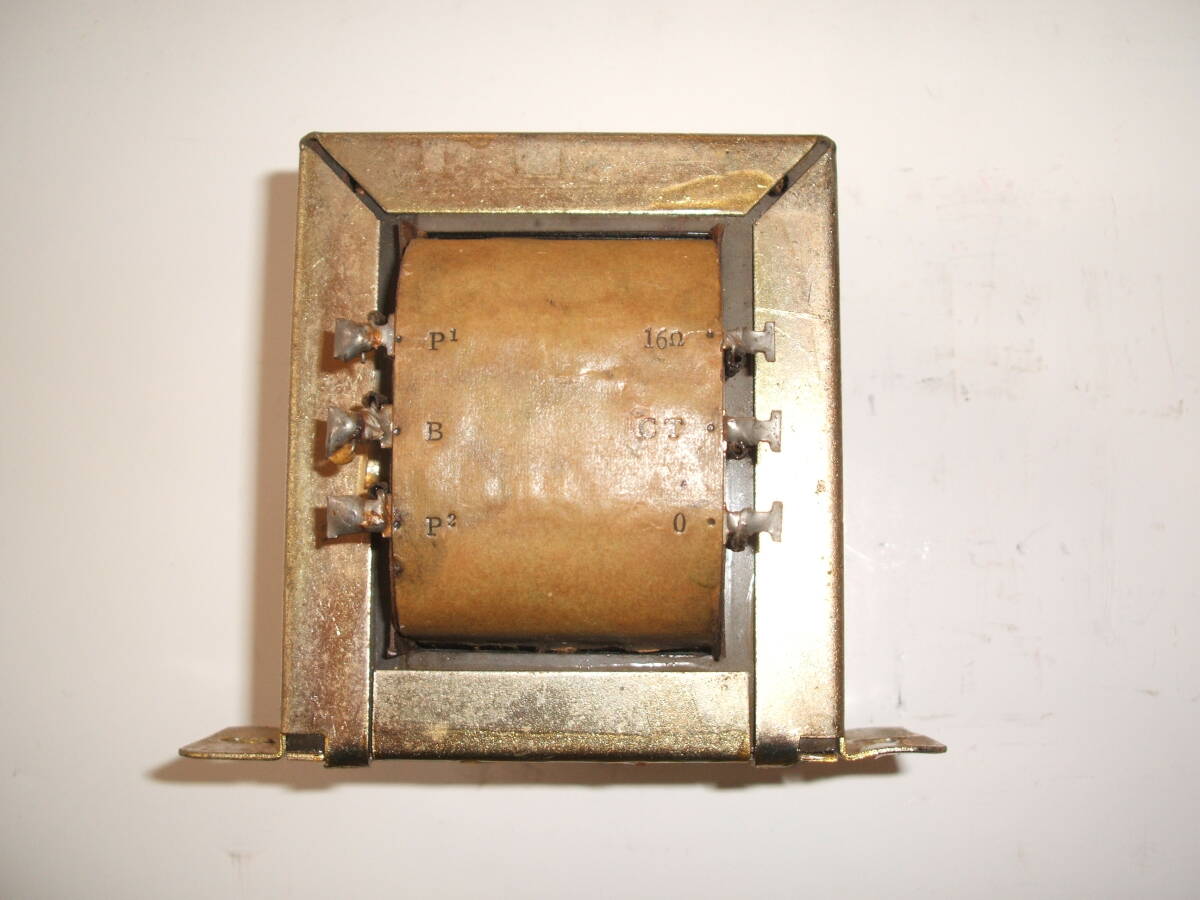

入力端子はＰ１，Ｂ, Ｐ２の表示があります。

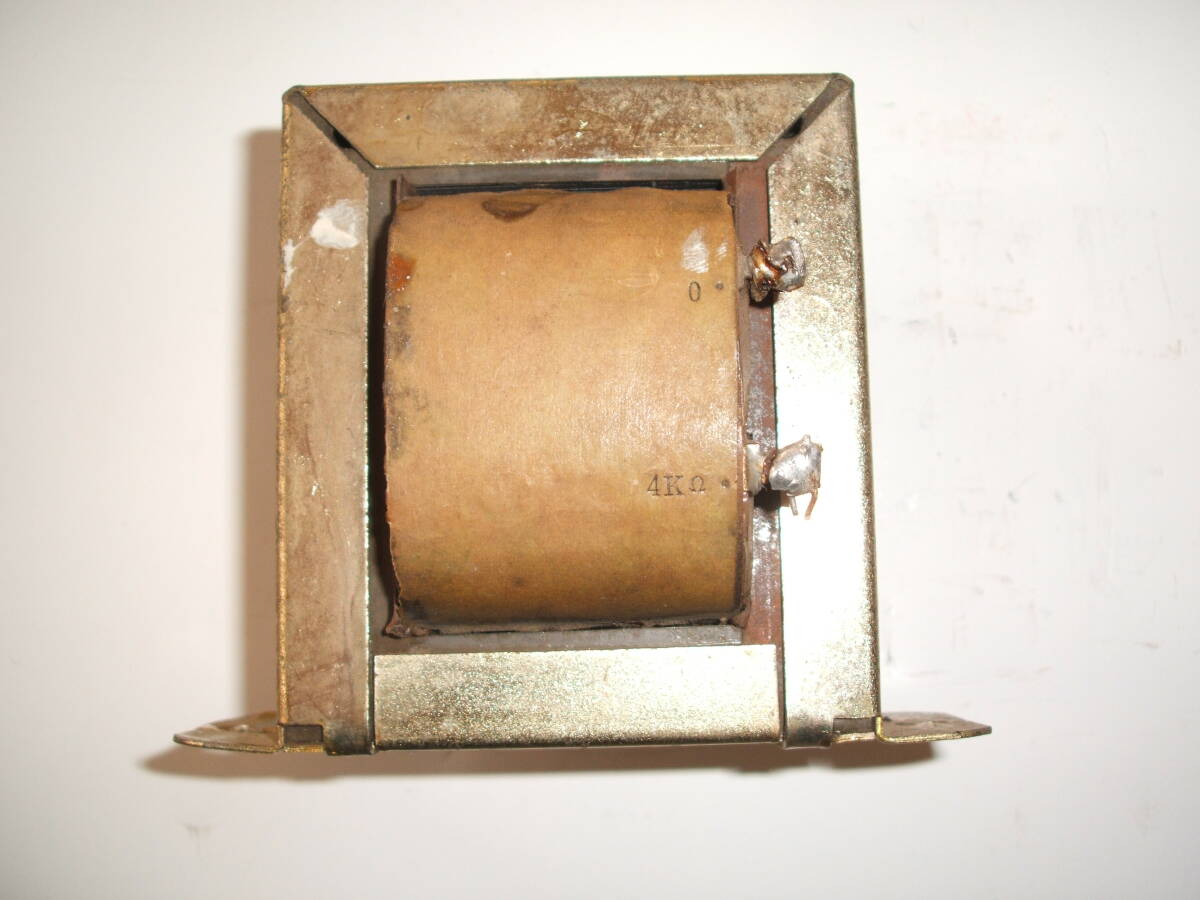

出力端子は４ｋΩ の表示があります。

未使用端子は１６Ω,ＣＴ（ＣＴですので８Ω？）の表示があります。

出品に当たり、テスターにて各巻き線の導通を確認し断線は有りませんでした。

耐圧試験機がありませんので、１．６Ａのヒューズを介してＡＣ１００Ｖを各巻き線間と、各巻き線とコア管に

５秒間印加してヒューズ切れがありませんでしたので、各巻き線間、巻き線とコア間のショートはありませんでした。

大きさは、Ｗ６７ｘＤ６０ｘＨ７６（ネジ取付部１３ｘ３０を除く）です。

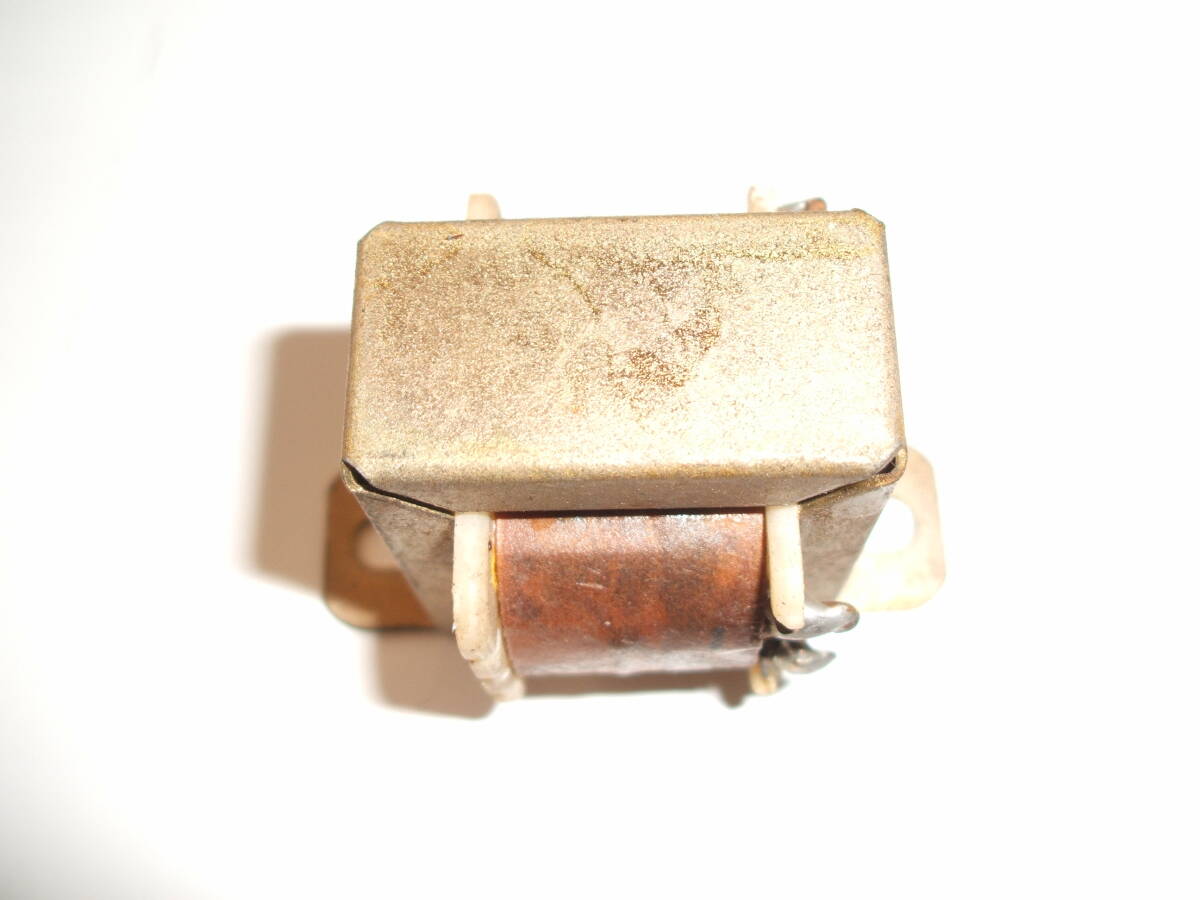

２．プシュプル変調用入力トランス「１：１x２」画像５～７

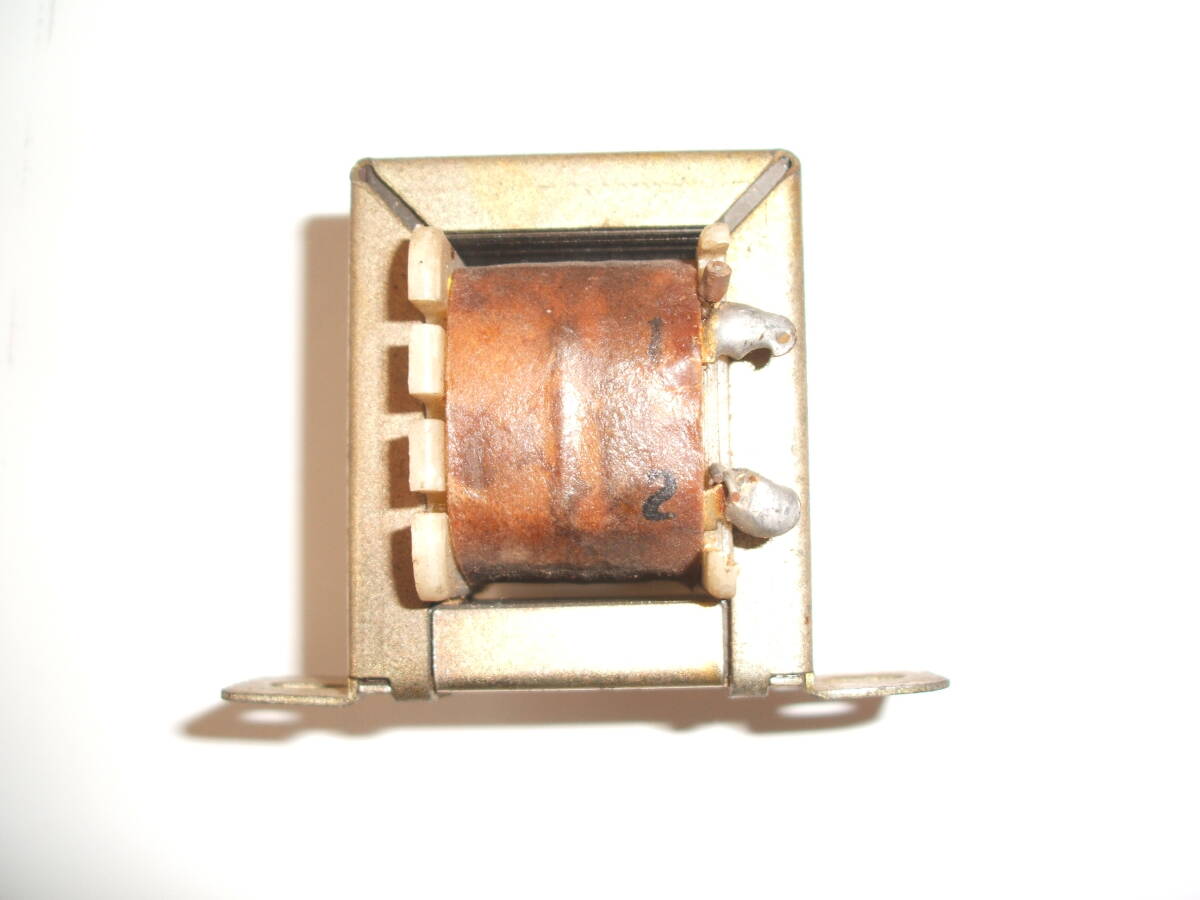

入力端子は、１, ２と表示してあります。

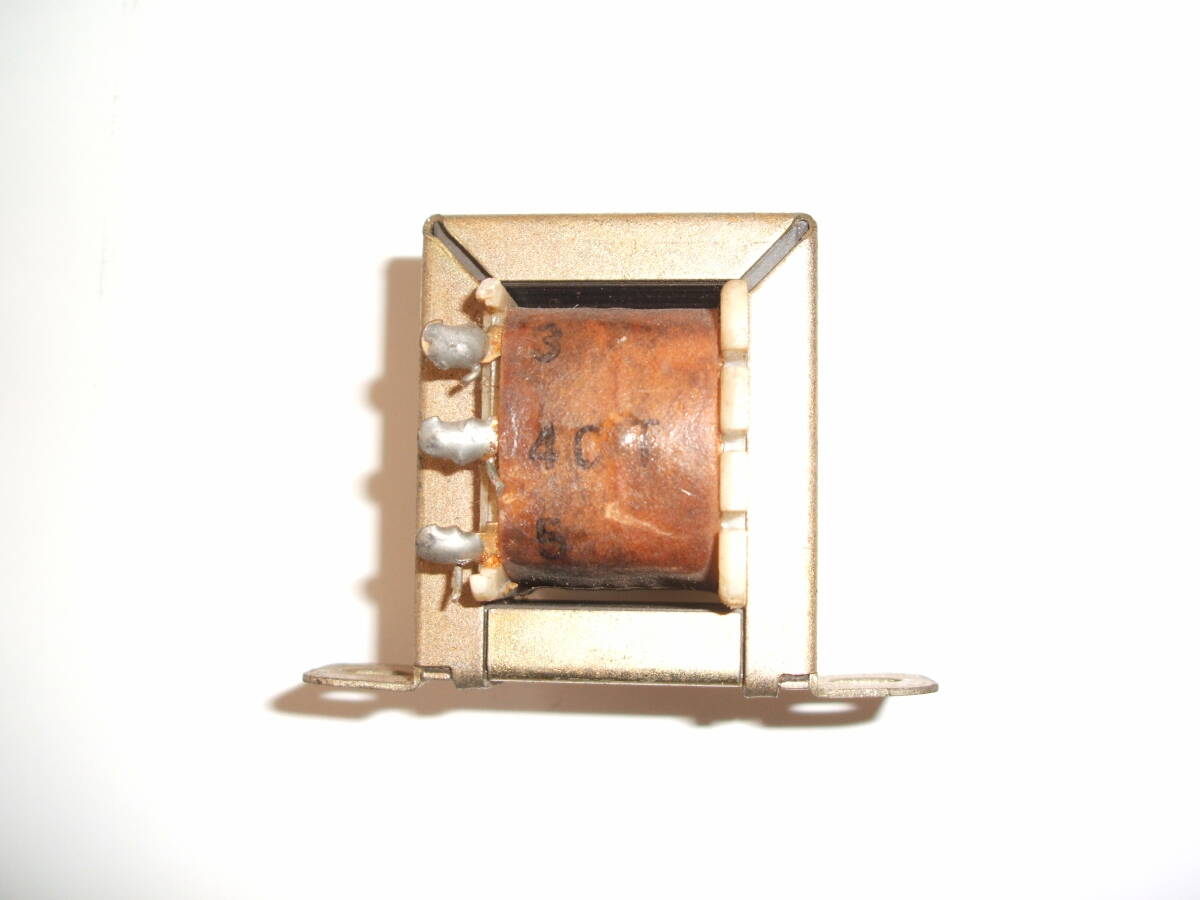

出力端子は、３, ４ＣＴ, ５と表示してあります。

出品に当たり、テスターにて各巻き線の導通を確認し断線は有りませんでした。

テスターにて各巻き線とコア間の導通を確認して、ショートはありませんでした。

大きさは、Ｗ３０ｘＤ３０ｘＨ３６（ネジ取付部９ｘ１４を除く）です。

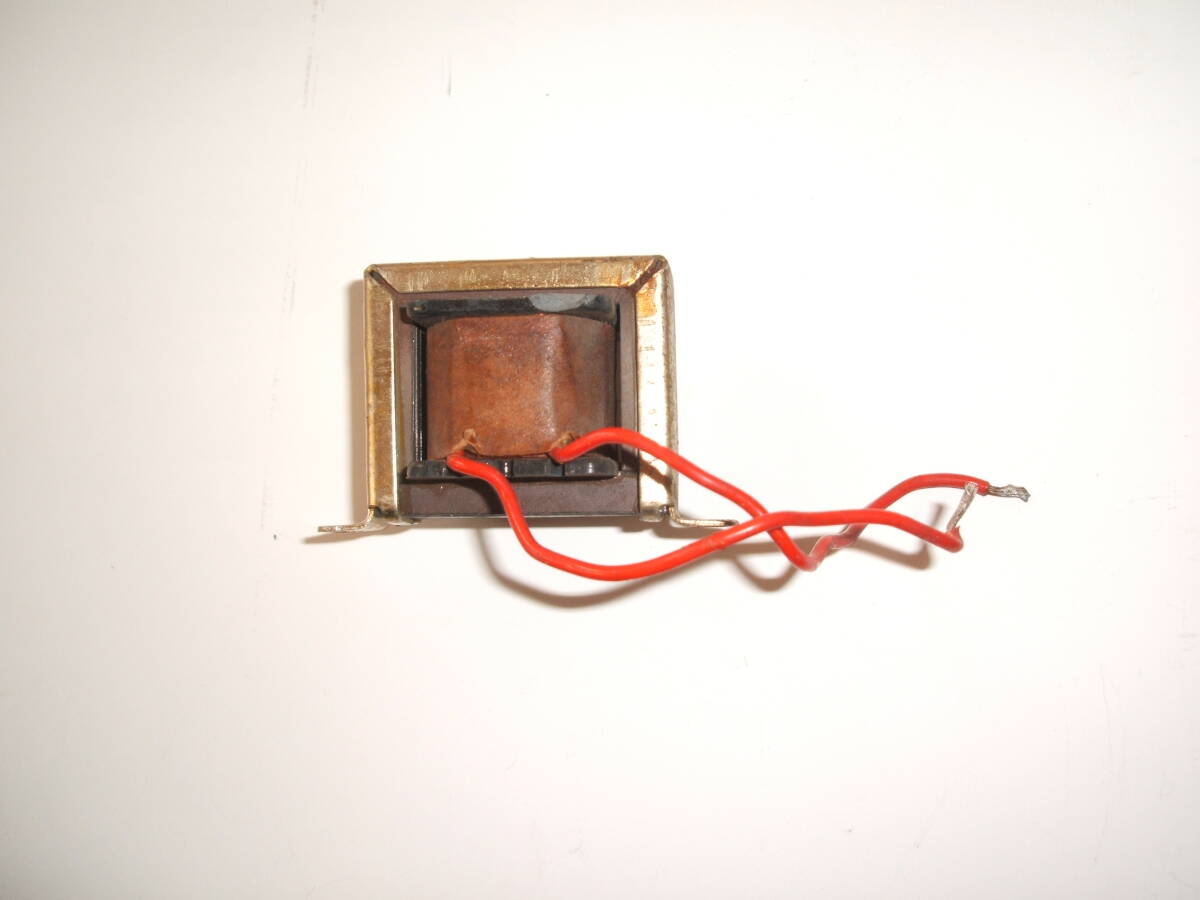

３．チョークコイル「５Ｈ」画像８～１０

一緒に保存してありましたがST-333の回路図に乗数が記載してなく、失念しましたのでおまけとします。

本体に電流容量も記載されていません。

ＳＰＥＡＣＨＣＬＩＰＰＥＲ（スピーチクリッパー）にＴ１チョークコイルが使用されていますのでこの可能性があります。

出品に当たり、テスターにて巻き線の導通を確認し断線は有りませんでした。

テスターにて各巻き線とコア間の導通を確認して、ショートはありませんでした。

大きさは、Ｗ３７ｘＤ２５ｘＨ３２（ネジ取付部６ｘ９を除く）です。

他の変調器としても流用しやすいようにＳＴ－３３３のコピーの回路図が付属します。

（折り曲げ部が茶色化してコピーしましたら黒くなりましたが、回路は確認できます。）

ＮＣ、ＮＲで了解いただける方の入札をお待ちしております。
