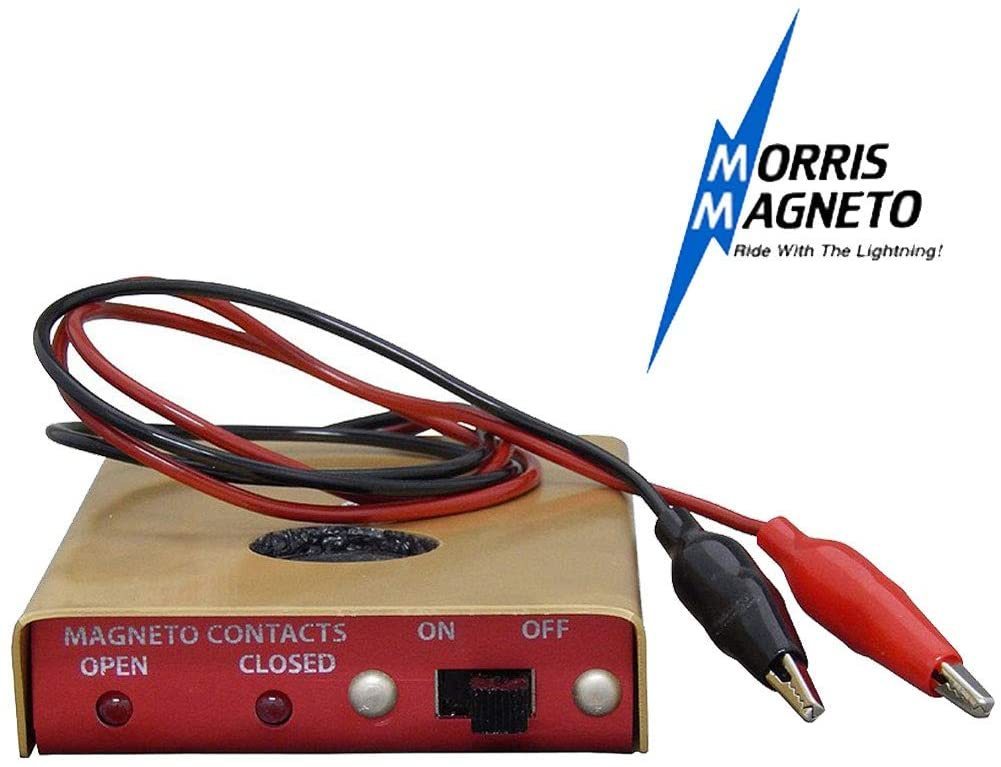

MORRIS マグネトー用タイミングテストツール

マグネトー点火の点火調整を行う際に便利なタイミングツールです。

マグネトー点火はポイントと違いコイルが両方アースしています。
キックによるマグネトーローターの回転により発生した電流がマグネトーボディーの積層板(電磁鋼板)からコイルの1次に流れます。

バッテリーがないためまたコイルがアースされているため、発生した電流はアースされます。
ポイントと違い直流ではなく交流発生でコンタクトポイントが離れることにより1次コイルに流れていた電流が2次コイルに流れ、プラグに火花を飛ばします。

MORIISタイミングテスターは電気の誘導(コンタクトポイントが離れることにより1次コイルに流れていた電流が2次コイルに流れる)を感知します。
これでバッチリ点火調整ができます!

片方をMAGのグラウンドアースに取り付け、もう片方は車体でのアースで接続してください。
ランプの点灯でタイミングを知らせてくれます。

内容物:タイミングツール×1
適合車種:マグネトー装着車両
注意事項:
専門的な知識が必要となります。配線色が写真とは異なる場合がございます。
電源ON時に発光する赤色LEDが点滅したり、発光が弱くなるのは電池が消耗している症状で故障ではございません。
カバーを外し新品の9V電池へ交換してください。
