FDD変換基板 (26pinから34Pin FDD I/F) YAMAHA SY77用フラットケーブルセット、

YAMAHA SY77で採用している、ミツミ D357ドライブを装着する機種から

GOTEK FDDエミュレータへ接続するための変換基板です。

＊YAMAHA SY77用フラットケーブルセット(26pinフラットケーブル30cm、コネクター表裏、外側突起)

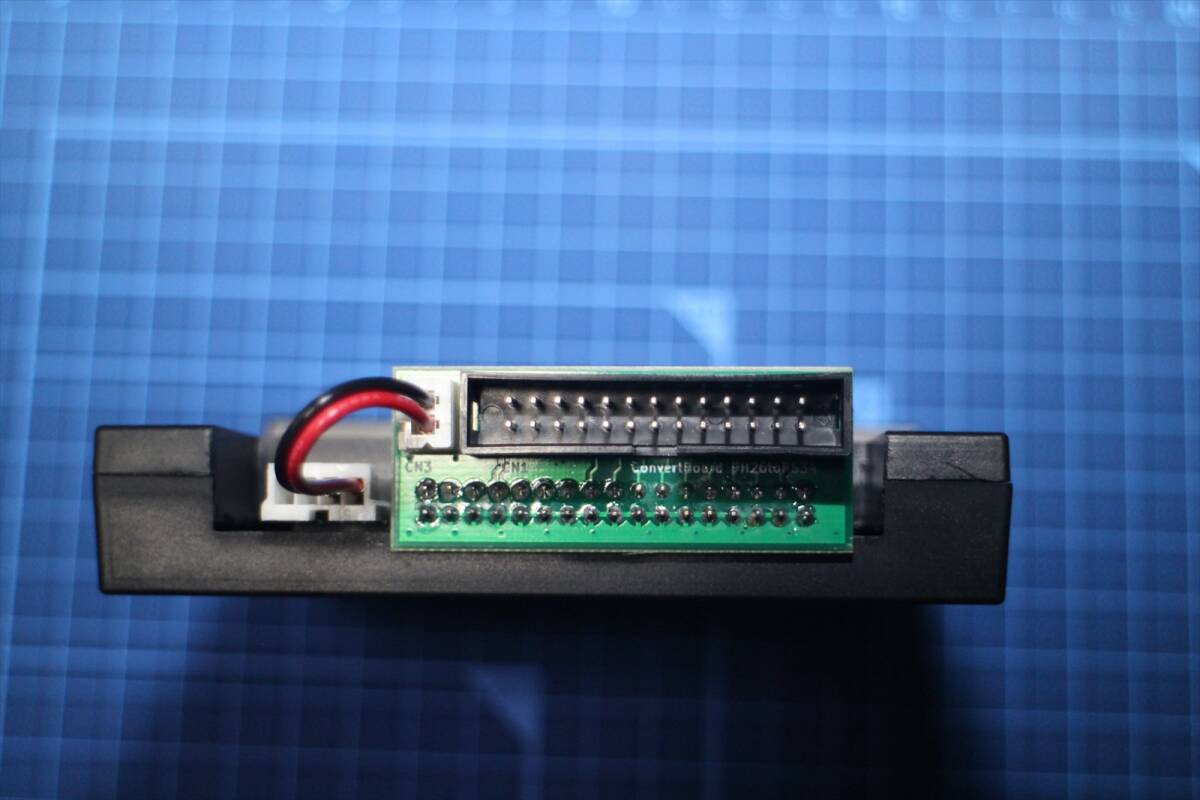

＊最後の写真はGOTEK FDDエミュレータへの装着時の写真です。GOTEK FDDエミュレータは付属しません。

[GOTEK側の設定]

YAMAHA SY77

Jumper S0=on S1=off Mo=off

＊変換基板側のドライブセレクトはDS0(S0)、ディスクチェンジは2Pinの設定で出荷します。

＊ドライブセレクト、ディスクチェンジの切り替えもできます。0Ω抵抗を付け替えます。

R1=DS0(S0)出荷時設定

R2=DS1(S1)

R3=DCHG(2Pin)出荷時設定

R4=DCHG(34Pin)
